GI型手动高真空蝶阀

GI型手动高真空蝶阀

质量稳定：实行全过程质量监控，细致入微，全方位检测！
价格合理：高效内部成本控制，减少了开支，让利于客户！
服务周到：始终把客户的需求放在首位，以客户的满意度为宗旨！

如对产品数据或其他产品问题有疑问请联系公司人员
联系人：	张前淞（总经理）周祥康（经理）
电话：	13601736537 　 13052454315

GI型手动高真空蝶阀用于接通或切断真空管路中的气流。

主要技术参数

适用范围： 10⁵～1.3×10^-4 Pa

漏率： ≤6.7×10^-4 Pa.l/s

适用温度：密封材料为丁腈橡胶： -25～+80 ℃

　　　　　密封材料为氟橡胶： -30～+150 ℃

开启时阀板两侧压差： ≤10⁵ Pa

安装位置：任意方向

工作介质：空气和非腐蚀性气体

阀门主要零部件材质

阀体：碳钢或不锈钢

阀板：碳钢或不锈钢

阀杆：碳钢或不锈钢

密封圈：丁腈橡胶或氟橡胶

产品模型

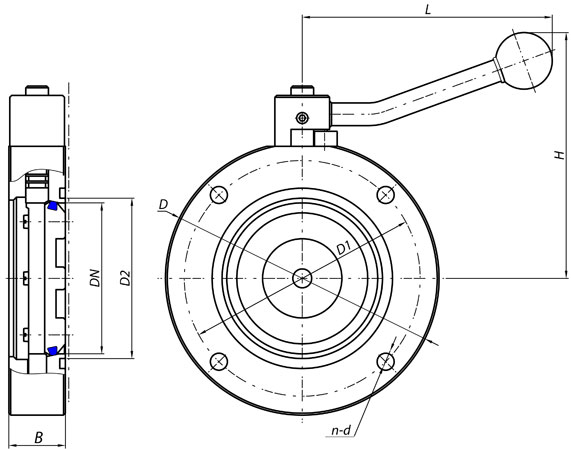

主要连接尺寸

型号	通径 DN	D	D1	D2	B	H	L	n-d	法兰标准
GI-32	32	78	64	36	22	75	82	4-∅7	JB919
GI-40	40	85	70	44	22	80	82	4-∅7
GI-50	50	110	90	55	22	98	95	4-∅9
GI-65	65	125	105	68	26	121	132	4-∅9
GI-80	80	145	125	85	30	131	132	4-∅9
GI-100	100	170	145	105	30	143	132	4-∅12
GI-150	150	220	195	156	35	179	168	8-∅12
GI-200	200	275	250	208	40	292	232	8-∅12
GI-250	250	330	300	258	45	292	269	8-∅12

连接尺寸

型号	通径DN	D	D1	D2	B	H	L×W	n-Φc	连接标准
GI-50	50	110	90	55					JB919
GI-80	80	145	125	85
GI-100	100	170	145	105
GI-150	150	220	195	156
